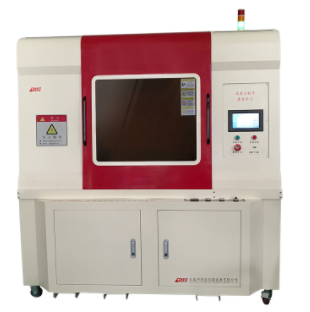

電壓擊穿試驗儀的組成如下：
　　
　　1、升壓元件：0~50KV升壓元件由穩壓器和高壓變壓器組成。
　　
　　2、運動部件：步進電機均勻調節電壓調節器，改變加在高壓變壓器上的電壓。
　　
　　3、檢測元件：由集成電路組成的測量電路。檢測到的模擬信號和開關信號通過信號線傳送到計算機。
　　
　　4、計算機軟件：將檢測設備采集的測控信號通過智能電路傳輸至計算機。計算機控制設備的運行，并根據收集到的信息處理測試結果。
　　
　　5、測試電極：根據國家標準（1408.1-2006），設備配備三個電極，具體規格為：Ф25mm×兩個25mm；Ф75mm×25mm每個。
　　

　　電壓擊穿試驗儀的控制方式有計算機控制方式和單片機控制測試方式。單片機控制方式具有顯著優勢，占用空間小，使用靈活。電壓擊穿測試儀的電壓調節方式有：機械式自動耦合電壓調節器和電子逆變電壓調節器，耐壓要求高時應選用電子逆變調壓。電壓擊穿儀的高壓輸出為交流電壓，直流是通過在原電路中串聯高壓硅堆，使測試電路產生脈動直流電壓而獲得的，實現過程是硅堆一直在高壓變壓器的高壓絕緣塔內，通常采用短路極將高壓硅堆短接。需要直流測試時，取出短路棒，將高壓硅堆接入測試電路。此時，電路電壓為脈動直流電壓。
　　
　　電壓擊穿試驗儀操作流程：
　　
　　1、使用前準備：
　　
　?。?）打開測試儀右側的主電源開關，預熱15分鐘。
　　
　?。?）打開電腦，進入Windows系統。雙擊儀器軟件快捷圖標打開測試登錄界面，輸入登錄密碼進入測試界面。
　　
　　2、交直流切換測試
　　
　?。?）電壓擊穿測試儀的高壓輸出為交流電壓。直流是通過在原電路中串聯高壓硅堆，使測試電路產生脈動直流電壓而獲得的。實現過程是硅堆一直在高壓變壓器的高壓絕緣塔內，通常采用短路極將高壓硅堆短接。需要直流測試時，取出短路棒，將高壓硅堆接入測試電路。此時，電路電壓為脈動直流電壓。
　　
　　（2）前面板DC/AC選擇按鈕。此按鈕的狀態不能改變?cè)O(shè)備輸出電壓的性質。按下此按鈕，設備將只連接直流報警電路。提示用戶在打開箱門時需要對高壓均衡球進行放電。轉動放電極，使放電極末端的銅球接觸高壓均衡球。建議用戶在每次銅球放電后接觸高壓均衡球五秒以上。
　　
　?。?）試驗的交直流電壓切換主要看高壓絕緣塔內的短路棒是否取出。取出短路棒后，高壓分級球上的電壓為直流電壓；當短路棒插入時，高壓分級球上的電壓為交流電壓。
　　
　?。?）直流測試時，電腦也要選擇直流狀態，否則測試結果不正確。簡單來說，交流電壓與直流電壓的關系就是倍數。
　　
　　3、電壓擊穿測試“軟件說明”：
　　
　　點擊“桌面”圖標，選擇程序組的“圖標”，執行電壓擊穿控制系統。
