一、NBW-500動態力學扭辮分析儀概述
NBW-500型動態力學扭辮分析儀是本公司在NB-1型的基礎上采用計算機數字控制技術制造的一種優于國內外傳統型號的試驗儀器。
該機的試驗原理是基于高分子材料試驗中的熱機械法中的自由衰減振動中的扭辮法（torsional braid analysis）簡稱：TBA。
TBA是測量物質在扭轉振動負荷下的動態模量及力學損耗與溫度關系的技術。在各種測試方法中是使用樣品較少，測量靈敏度很高的較佳方法。
本公司制造的TBA采用計算機數字測控技術和大存儲量的數據存儲和數據處理技術，使傳統的TBA大量繁重耗費人工的測試操作和數據處理改變?yōu)樽詣踊绦蚧寡芯咳藛T能輕松的得到在不同溫度下，材料的粘彈性。
二、NBW-500動態力學扭辮分析儀儀器的基本原理
2.1儀器工作原理

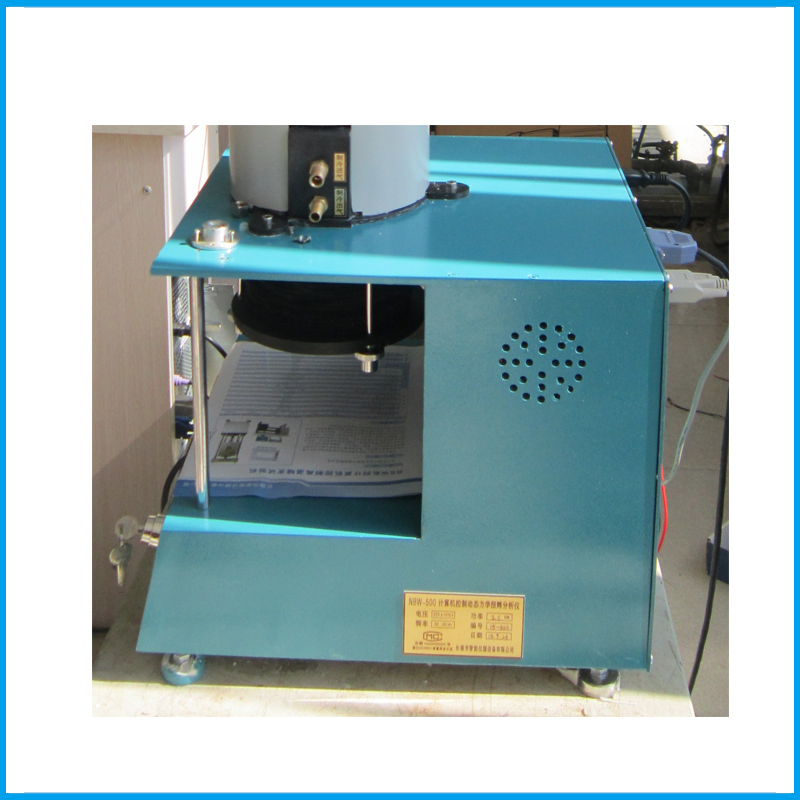

儀器主機是由一支不銹鋼試驗腔為主體固定在主框架上，它的外層有電加熱層和低溫制冷層，外層是保溫層，在測試管上端插入一個由驅動電機帶動的調節器，如下圖。
調節器上面有一個鎖緊板，鎖緊板兩端有兩個支桿，中心有一個定位桿。該調節器插在測試管上端，其主齒輪與驅動電機的小齒輪嚙合。調節器下端是一個樣品夾口的扭轉桿，如下圖。
其夾口中夾入一條195mm長，由3600根超細玻璃絲組成的辮子。辮子下端夾入下擺桿夾口中，下擺桿的下端有一個有定位齒的慣性光盤嚙合器，可與光盤嚙合，光盤下端有一個定位器，與其下端的定位調節器對準，當調至相距2～3mm時為較佳定位距離，在光盤邊緣的內部有一套光電角度檢測器，用來檢測辮子的擺動振幅及其周期。
三、 NBW-500動態力學扭辮分析儀儀器的主要技術指標
（1）試驗溫度范圍：－120℃～500℃
（2） 等速升溫速率：2±1℃/min
（3） 時間測量：0.01~9999.99S
（4） 相對擺幅測量：30°~60°
（5）θ、P、△、G 1/P2測量顯示
（6）外型尺寸：380×355×830 重量：30kg 電壓：220V 5A
