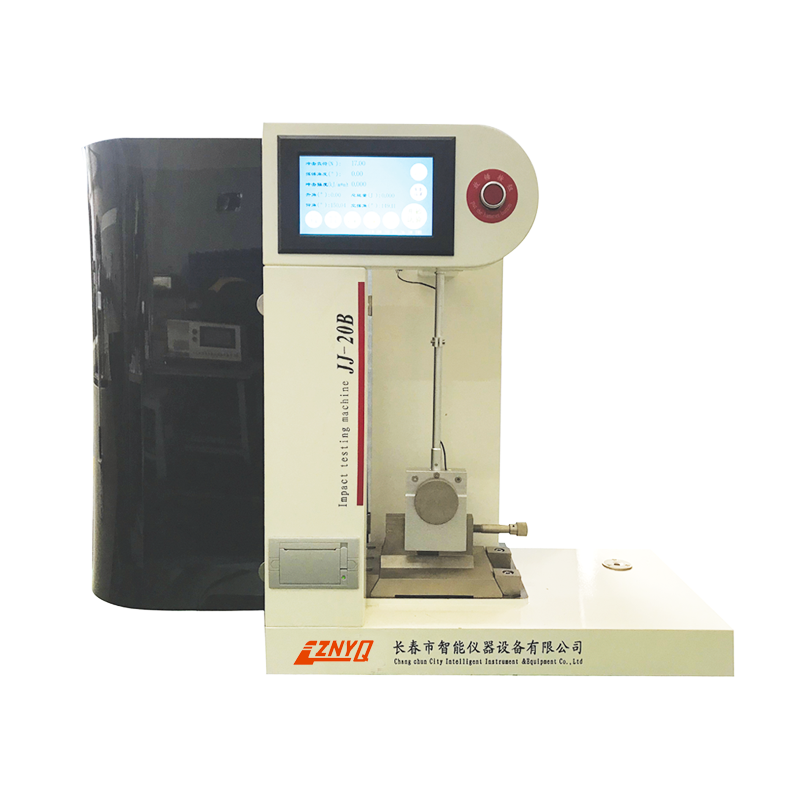

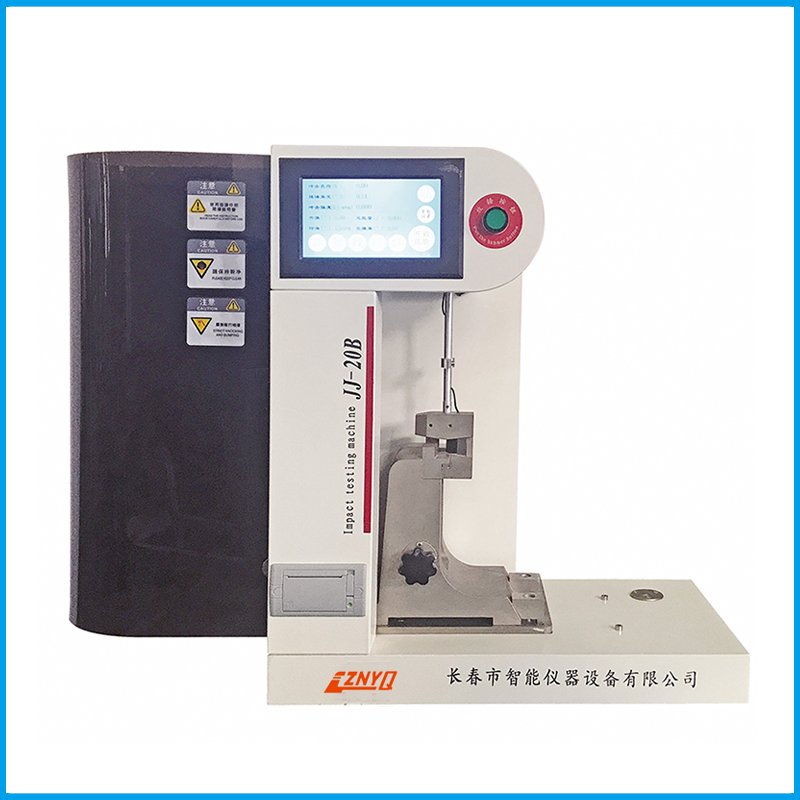

一、JJ-20記憶式?jīng)_擊試驗機產品介紹
從開發到創新改革歷經十五年歲月，長春市智能儀器設備有限公司研發制造部將計算機智能控制沖擊試驗機推向了更高的技術層面。把計算機與沖擊試驗機相結合，實現簡支梁與懸臂梁兩種方式相并存。更加適用于實驗當中。JJ-20系列計算機控制動態沖擊試驗機采用大規模集成電路設計，產品智能化、數字化；具有更高可靠性的科研型和工業性于一體的材料檢測試驗儀器。是簡支梁沖擊試驗、懸臂梁沖擊試驗于一體的結合型檢測設備，是材料生產廠家、質量監督部門、科研單位、教學、企業實驗室和研究所進行新材料研究必備檢測儀器。
產品優勢JJ-20系列計算機控制動態沖擊試驗機采用大規模集成電路設計，是更加智能化、具有更高可靠性的新型材料檢測分析試驗儀器。主要體現在以下兩方面：
1、智能化沖擊測試儀與普通試驗機主要不同點是儀器化：即控制、能量顯示及沖擊曲線的采集和處理均實現數字化。沖擊的過程以曲線方式顯示，動態力學曲線及沖擊強度曲線交叉同步顯示。使沖擊試驗形象化，它可以獲得撓度-位移、能量-位移等曲線，在曲線上我們可以形象地看到?jīng)_擊試樣的變形和斷裂過程；真實反映沖擊過程中高分子材料的撕裂過程與分子變化情況。
是”動態沖擊試驗的標準化”，致使沖擊試驗更加簡潔智能化。其中突出體現在如下幾個方面：
1、沖擊功的定義是按物理上功的定義：W =FS 即 沖擊功=力*位移也叫機械功，即采用沖擊力-撓度曲線下的面積來計量；
2、用沖擊曲線定義的13個反映材料沖擊性能的參數與普通沖擊試驗方法僅僅給出的1個沖擊功參數相比，13：1，不能不說是一個質變；
3、根據力傳感器測量值計算慣性峰值力、最大力、不穩定裂紋擴展起始力、斷裂力四個力；慣性峰值撓度、最大力時撓度、不穩定裂紋擴展起始撓度、斷裂撓度、總撓度五個位移；最大力時能量、不穩定裂紋擴展起始能量、斷裂能量、總能量四個能量、沖擊強度等13個結果。13個性能參數中有4個力、5個撓度、4個能量參數。它們分別代表出材料受沖擊后的彈性、塑性和斷裂過程的性能指標，這是沖擊試驗質變的標志；
4、能量及沖擊力顯示裝置有二種顯示方式：一、觸摸屏彩晶顯示；二、通過高速傳感器測力，經高速放大器及模數轉換給電腦軟件計算顯示。本機二種方式共同顯示，其結果相互對比，可以完全有效的排除可能出現的問題。
5、能夠在瞬時測定和記錄材料在受沖擊過程中的生成特性曲線。

二、JJ-20記憶式?jīng)_擊試驗機功能特點
1、  可直觀顯示原始曲線、負荷-時間、負荷-撓度、能量-位移、能量-撓度、分析曲線等曲線。
2、  自動根據擺錘升角計算沖擊功。

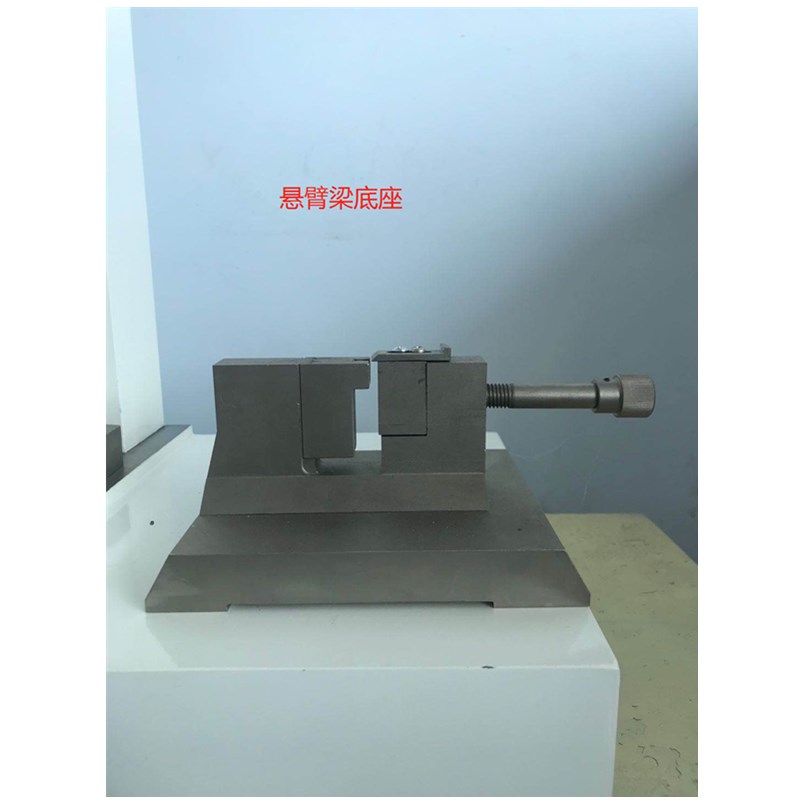

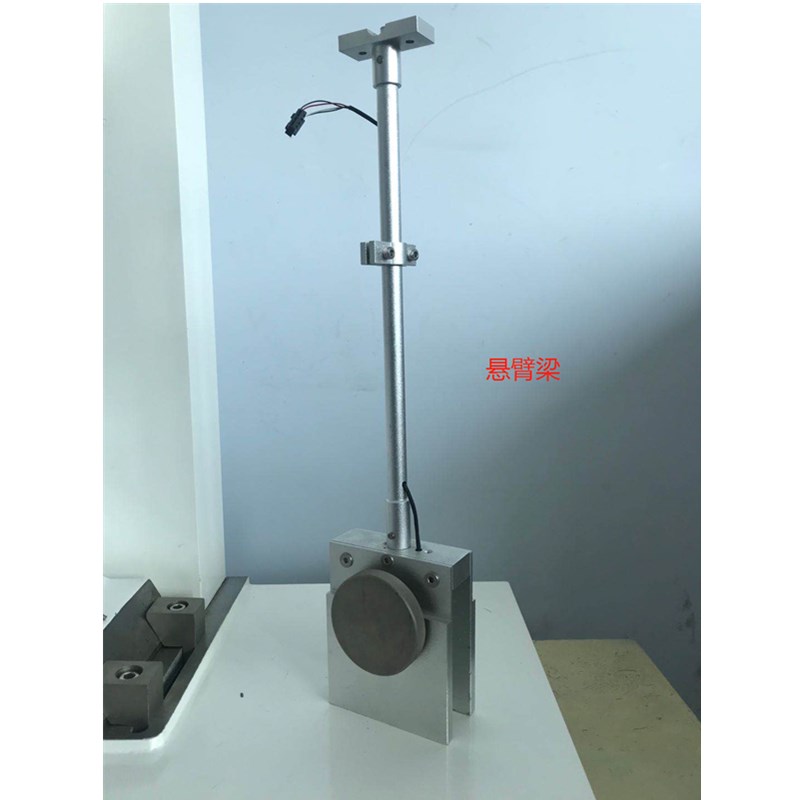

3、  通過更換擺錘和試樣底座，實現簡支梁和懸臂梁兩種形式的試驗。
4、  在試樣受擺錘沖擊的瞬間，通過高速負荷測量傳感器產生信號，經高速放大器放大后，由A/D快速轉換成數字信號輸送到計算機進行數據處理，同時通過檢測角位移信號送給計算機進行數據處理，精確度更高；
5、  角度采集采用高精度光電編碼器，角度分辨路高達0.001°。保證了設備沖擊能量的精確度。
6、  客戶可根據試驗要求配置不同的力值傳感器沖擊刀刃。如滿足ISO，GB標準的R2刀刃，滿足ASTM標準的R8刀刃。

三、JJ-20記憶式?jīng)_擊試驗機滿足標準
1. JB/T 8762-1998 《塑料簡支梁沖擊試驗機》
2、JJG145-2007《擺錘式?jīng)_擊試驗機檢定規程》
3、GB3808 《擺錘式?jīng)_擊試驗機的檢驗》

四、JJ-20記憶式?jīng)_擊試驗機適用的試驗方法標準
1、GB/T 1043.1-2008 《硬質塑料簡支梁沖擊試驗方法》
2、 ISO 179-1993（E）《塑料-簡支梁沖擊強度的測定》

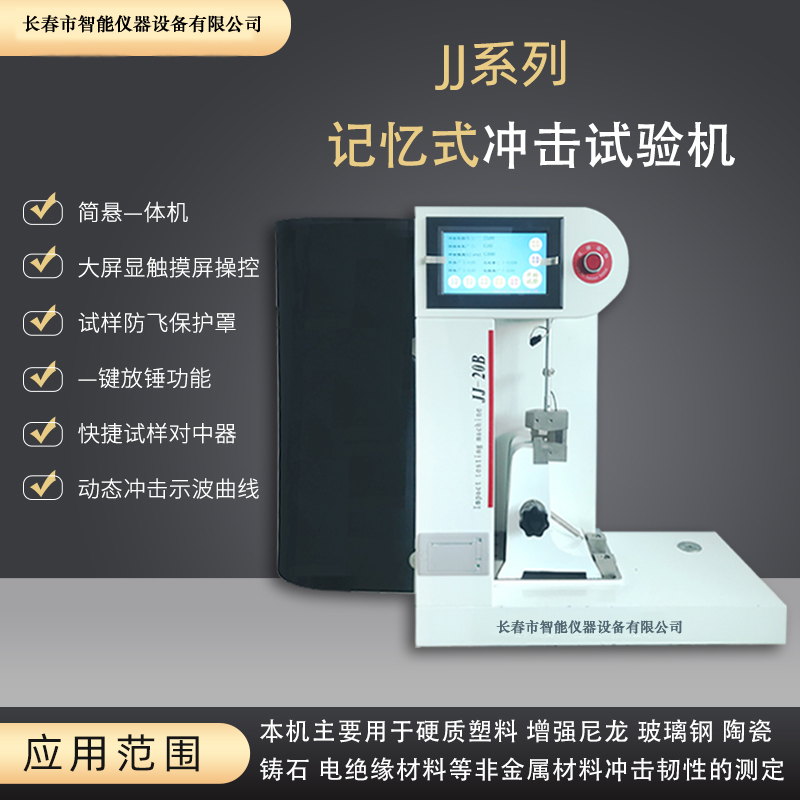

五、JJ-20記憶式?jīng)_擊試驗機應用范圍
本機主要用于硬質塑料、增強尼龍、玻璃鋼、陶瓷、鑄石，電絕緣材料等非金屬材料沖擊韌性的測定。本試驗機是化工行業、科研單位、大專院校、質量檢測部門、專業生產廠家實驗室等單位理想的試驗設備。是一種結構簡單，操作方便，數據準確可靠的檢測儀器。

六 、JJ-20記憶式?jīng)_擊試驗機主要技術指標
1.沖擊能量： 2J/4J（簡支梁）；2.75/5.5J(懸臂梁)
2.采樣速率：10us
3.分辨率：16位
4.負荷測量精度：≤1%
5.沖擊刀夾角：30°
6.擺錘力矩：簡支梁2.1436N.m、1.0718 N.m、0.5359 N.m
7.懸臂梁2.9474N.m、1.4737 N.m
8.擺錘預揚角：150º
9.簡支梁：
1)   沖擊速度：2.9m/s
2)   擺軸中心至試樣中心的距離：230mm
3)   刀刃夾角：30°
4)   刀刃圓角半徑：2mm
5)   支座圓角半徑：1mm
6)   支座前角：5°
7)   支座后角：10°
8)   支座跨距：40、60、70mm
9)   試樣類型及尺寸（長×寬×厚）mm3：80×10×4mm、50×6×4mm、120×15×10mm
11．懸臂梁：
1)   沖擊速度：3. 5m/s
2)   擺軸中心至試樣中心的距離：335mm
3)   刀刃夾角：75°
4)   刀刃圓角半徑：0.8mm
5)   刀刃前角：5°
6)   刀刃后角：10°
7)   試樣類型及尺寸（長×寬×厚）mm3：
80×10×4mm
63.5×12.7×12.7mm
63.5×12.7×6.4mm
63.5×12.7×3.2mm
8．電源：220V

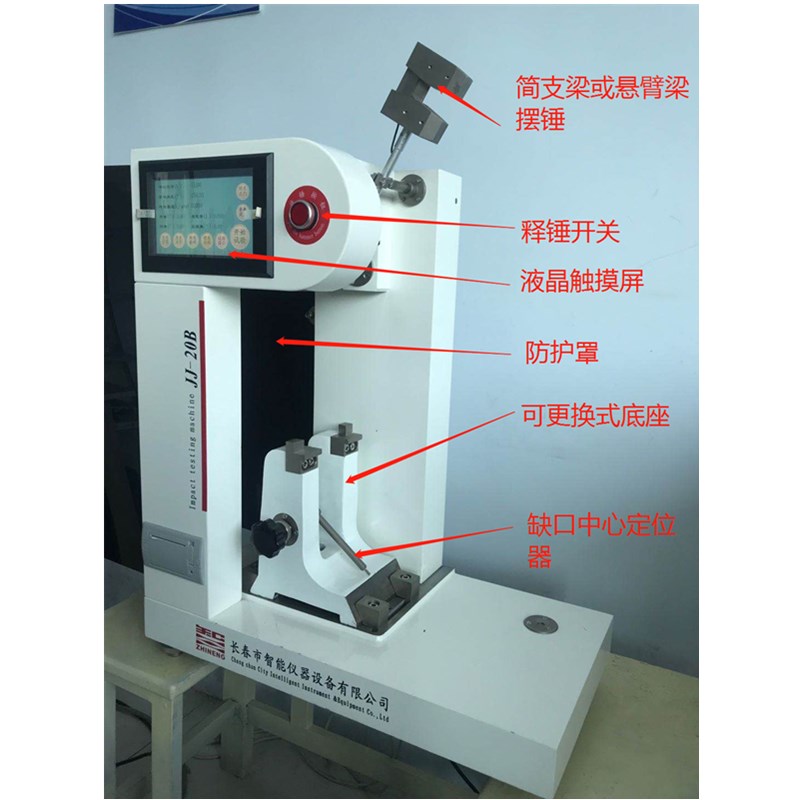

七、JJ-20記憶式?jīng)_擊試驗機結構原理及性能特點
1.本沖擊試驗機是一種能瞬時測定和記錄材料在受沖擊過程中的特性曲線的一種新型沖擊試驗機。本機通過更換擺錘和試樣底座，可實現簡支梁和懸臂梁兩種形式的試驗。
2.被沖擊的試樣在受錘沖擊的瞬間，通過高速負荷測量傳感器產生信號，經高速放大器放大后，由A/D快速轉換成數字信號送給計算機進行數據處理，同時通過檢測角位移信號送給計算機進行數據處理，精確度高。
3.分辨率由高精度編碼器的10000個格點采集，分辨率達到1/65536。
4. 角度值可由計算機直接顯示，精度為0.001°
5.試驗數據由計算機自動計算，并將結果“沖擊功”和“沖擊強度”顯示出來，最多可連續打擊10次，計算平均值。
6.沖擊的過程以曲線方式顯示，（動態力學曲線及沖擊強度曲線x）交叉同步顯示，真實的反映了沖擊過程中高分子材料的撕裂過程及分子變化情況；
7.本儀器是在符合國家標準的沖擊結構的基礎上，加裝高速角位移監控系統和力檢測傳感器和放大器，經計算機高速采樣，數據處理，可顯示N-T和J-T曲線，數據存盤，數據報告打印等。
8.雙功能曲線對比顯示，集中打印和分立打印功能，方便用戶對比分析；
9.具備沖擊強度點分析和力學撕裂點分析功能；
10.多種的數據顯示及換算功能；
11.本設備采用單片機大觸摸屏控制，可以與計算機通訊，實現即插即用功能；
12.本設備具有軟件自動放錘和電動放錘功能
